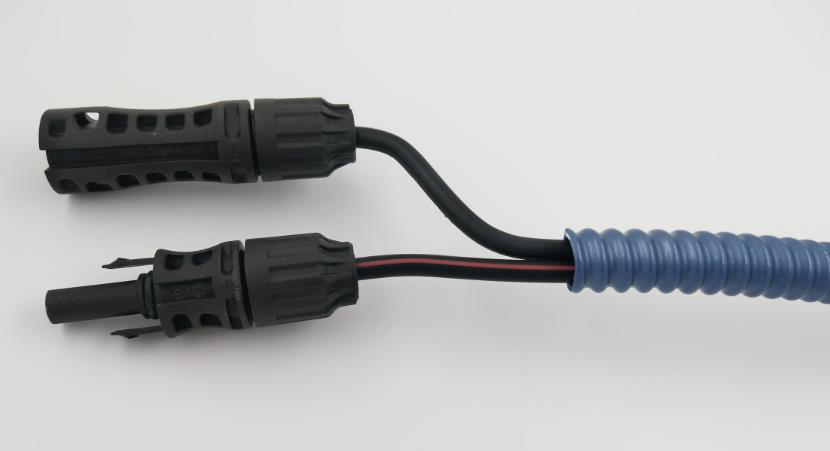

UL9703 太阳能直流1500V线缆带EVO2,双并线连接

1500V 太阳能连接器,是现光伏发电厂在产品选型时的最佳先择,它的特点是:低接触阻抗,最高系统电压1500V,能承受25年持择通电工作的使用寿命,支持拆装插拔,维护时简单方法,安装时直插即可达到防水IP68等级,通过德国莱茵TUV与美国UL的双重认证,最新IEC62852标准,是电站安装的最佳选择。

  • 产品描述
  • 应用展示
  • 经典案例
  • 资料下载

Connector system

金属插头系统

4mm



Rated voltage



额定电压

1500V DC(IEC)1)



1500V/1500 DC(UL)2)

Rated current



额定电流

17A(1.52)





22A(2.52;14AWG)



30A(42;62;12AWG,10AWG)

Test voltage



测试电压

8kV/8KV(50Hz,1min.)

Ambient temperature range



环境温度范围

-40+90(IEC)



-40+75(UL)

Upper limiting temperature

温度上限

+105(IEC)



Degree of protection,mated

防护等级,插合状态

IP67,IP68(1h/1m)

Contact resistance of plug connectors

连接器接触阻抗

0.5mΩ



Safety class



安全等级



Contact material



端子材料

Messing,verzinnt



Copper Alloy,tin plated

Insulation material



绝缘材料

PC/PA



Locking system



锁紧系统

Snap-in



Flame class



火焰等级

UL-94-V0



•MC4-EVO2是XIME连接器光伏连接器产品组合的最新产品。


•通过国际电工委员会、UL、JET、TUV认证


•1500 V dc(IEC,JET),1500 V dc(UL)无限制接入


·适合于所有气候环境,由于抗紫外线、氨、盐雾喷涂和高IP等级(IP69K)


•可作为现场和预装配接头使用,可以用MC4工具解锁



•MC4-EVO2是XIME连接器光伏连接器产品组合的最新产品。



•通过国际电工委员会、UL、JET、TUV认证



•1500 V dc(IEC,JET),1500 V dc(UL)无限制接入



·适合于所有气候环境,由于抗紫外线、氨、盐雾喷涂和高IP等级(IP69K)



•可作为现场和预装配接头使用,可以用MC4工具解锁
