M12连接线(A coding&D coding)

M12连接线按接线方式可以分为焊线型,锁端子型;按装配方式可分为组装式,成型式,面板式;
按防插错编码方式可以分为A编码,B编码,C编码,D编码,P编码,S编码,T编码,X编码;
按形状可分为M12 180度直型连接线,M12 90度弯头连接线,M12 T型连接线,M12 Y型连接线。
同时还分屏蔽和不屏蔽两种类型。
按针数或芯数有3针,4针,5针,8针,12针或3芯,4芯,5芯,8芯,12芯。
连接线的外皮材质有PUR,TPE,PVC等,
西米连接技术的M12连接线都是符合RoHS,CE,UL认证的,品质优良,价格实惠,交货时间短。

  • 产品描述
  • 应用展示
  • 经典案例
  • 资料下载

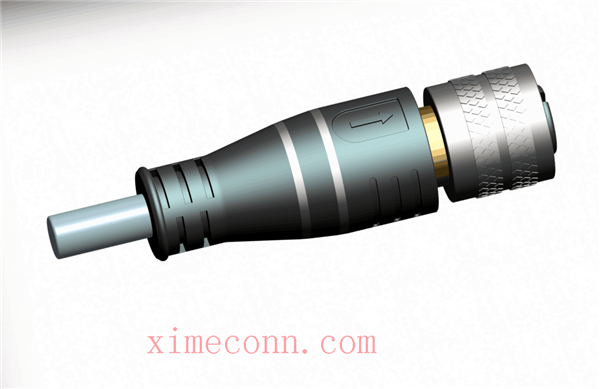

西米连接技术提供的圆形连接器M12公母弯头直头组装式焊接型连接器

带塑胶外壳的组装式90度M12母头连接器可以用于自动化系统及其附属设备的现场安装。M12 8针塑胶外壳公头连接器

这是A编码自动化传感器与制动器M12连接器,塑胶外壳,PG7,PG9出线口可选


针数有3针,4针,5针,5针,8针可选,适用M12传感器插座金属外壳带屏蔽连接器

这种可屏蔽的M12连接器有PG7/PG9出线口径,4孔到8孔的采用锁螺丝压接方式,12孔的采用焊接方式接线。M12 to RJ 45以太网Cat 6A线缆,带屏蔽 X编码 8 Pole连接器 M12 to RJ 45 以太网Cat6A线缆由一个带屏蔽X编码8 Pole连接器与一个RJ45连接器分别成型为一条以太网数据转接线。M12以太网连接线,8 PIN X编码公头 10 Gbps传输速度用于千兆以太网技术的接插线有一个成型式的M12公头连接器,X编码,8针, PUR外皮,低烟无卤,黑色 1米,3米连接线。

M12圆形防水连接器 X编码 公头母头连接器组装式以太网 Cat6A 10Gbps高速



M12公对母连接线延长线 3 PIN IP67防水连接器

这是M12公对母连接线延长线,3 PIN IP67防水连接器,能应用与严苛的工业环境。

90度直角成型式 M12母头连接线防水等级IP67/IP68

M12连接线的外被材质可以是PVC,PUR或者TPE。所有的材料符合RoHS, SGS环保要求。部分线缆符合UL认证。母头触点数有4孔,5孔,6位,8位,12位。

连接器系列: M12
类型:公头/母头
接口防呆类型: A,B,C,D,S,T,L,P
锁紧方式: 螺纹式
连接头类型:直头/弯头

技术参数
执行标准: IEC 61076-2-101
适用温度: -20℃ ~ +80℃
胶芯材料: TPU
端子材料: 黄铜镀金
外模材料: TPU
螺丝/螺母材料: 铜合金镀镍
绝缘阻抗: ≥100MΩ
接触阻抗: ≤5mΩ
是否屏蔽: 可选择
防护等级: IP67/IP69K(锁紧状态)
电气参数
芯数 接口防呆类型 额定电流 额定电压 导体规格 线材外被 线材长度&尾部处理
A/C D/C AWG mm²
03 pins A/B/C 4A 250V 250V 22 0.34 PUR/PVC 可定制
04 pins A/B/C/D 4A 250V 250V 22 0.34 PUR/PVC
05 pins A/B/C 4A 60V 60V 22 0.34 PUR/PVC
06 pins C 2A 30V 30V 24 0.25 PUR/PVC
08 pins A 2A 30V 30V 24 0.25 PUR/PVC
12 pins A 1.5A 30V 30V 26 0.14 PUR/PVC
17 pins A 1.5A 30V 30V 26 0.14 PUR/PVC






随着工业自动化技术的快速发展,自动化系统集成了越来越多的与之互联的设备,包括传感器,制动器,执行器等。这些设备需要有稳定可靠的连接线提供电源与信号传输,并且需要在复杂的环境中工作,因此需要防水,防尘,耐腐蚀的功能,M12防水连接线就是在这种需求日益增长的情况下快速发展起来的。

M12 connector X-code


M12防水连接线按接线方式可以分为焊线型,锁端子型;按装配方式可分为组装式,成型式,面板式;

按防插错编码方式可以分为A编码,B编码,C编码,D编码,P编码,S编码,T编码,X编码;

按形状可分为M12 180度直型连接线,M12 90度弯头连接线,M12 T型连接线,M12 Y型连接线。

同时还分屏蔽和不屏蔽两种类型。

按针数或芯数有3针,4针,5针,8针,12针或3芯,4芯,5芯,8芯,12芯。

连接线的外皮材质有PURTPEPVC等,

西米连接技术的M12连接线都是符合RoHSCEUL认证的,品质优良,价格实惠,交货时间短。

技术参数
执行标准: IEC 61076-2-101
适用温度: -20℃ ~ +80℃
胶芯材料: TPU
端子材料: 黄铜镀金
外模材料: TPU
螺丝/螺母材料: 铜合金镀镍
绝缘阻抗: ≥100MΩ
接触阻抗: ≤5mΩ
是否屏蔽: 可选择
防护等级: IP67/IP69K(锁紧状态)

电气参数
芯数 接口防呆类型 额定电流 额定电压 导体规格 线材外被 线材长度&尾部处理
A/C D/C AWG mm²
03 pins A/B/C 4A 250V 250V 22 0.34 PUR/PVC 可定制
04 pins A/B/C/D 4A 250V 250V 22 0.34 PUR/PVC
05 pins A/B/C 4A 60V 60V 22 0.34 PUR/PVC
06 pins C 2A 30V 30V 24 0.25 PUR/PVC
08 pins A 2A 30V 30V 24 0.25 PUR/PVC
12 pins A 1.5A 30V 30V 26 0.14 PUR/PVC
17 pins A 1.5A 30V 30V 26 0.14 PUR/PVC
