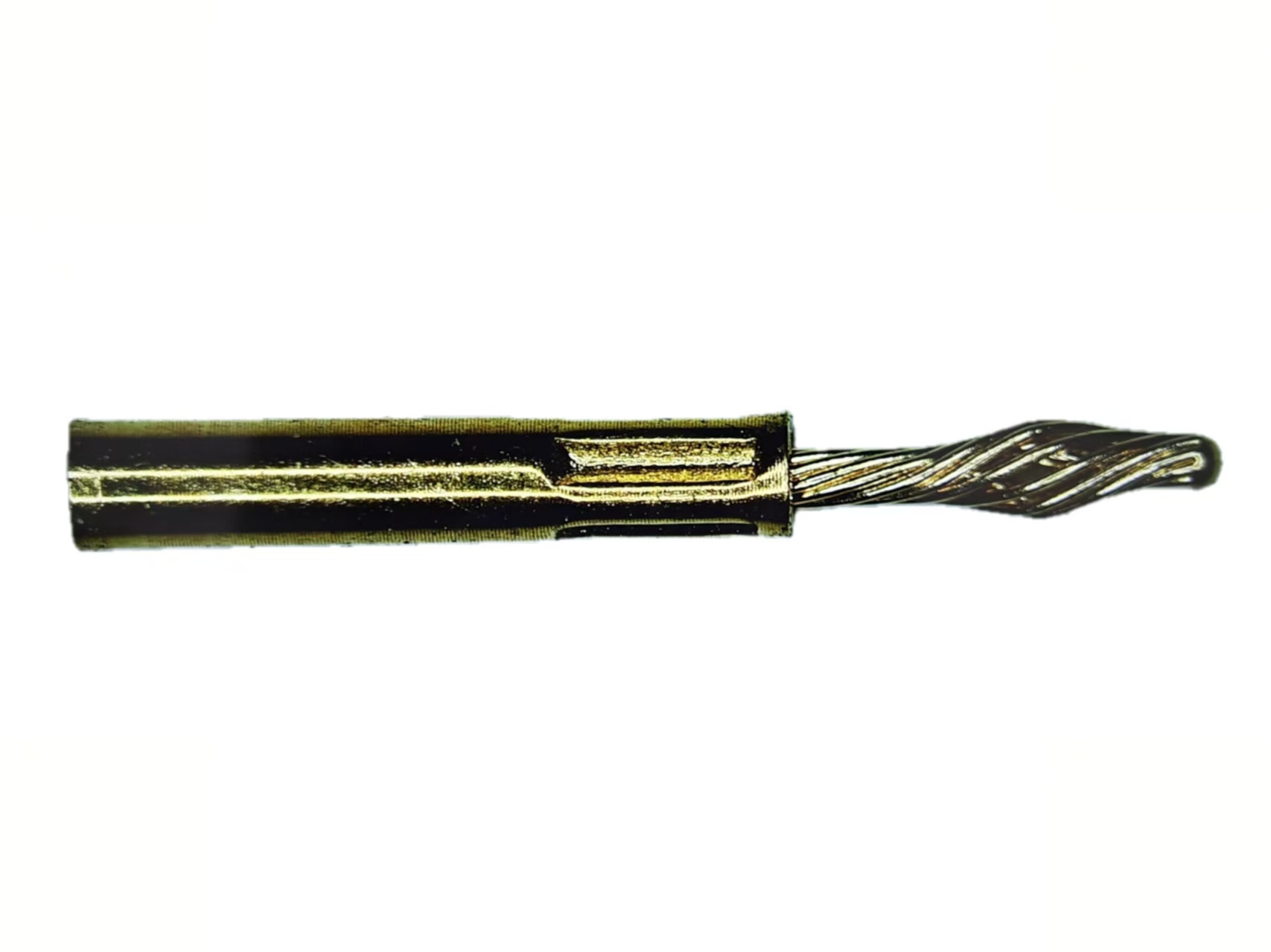

这两幅图描绘了同一关节的两半。0.68mm是扭针缠绕体的标称直径，是标识扭针本身的数字。0.92mm是引脚进入的接收孔的直径，属于该对插座的一半。这两个数字本身都没有用。0.68毫米告诉一位设计师针的外壳，但没有说明一旦配对它会坐得有多牢固。0.92mm描述了开口，但没有说明其内部是否会产生可靠的接触压力。作为一对阅读，这两个数字开始描述一个工作界面，而不是两个松散的零件尺寸。直径之间的关系是配合实际存在的地方。销体和孔之间的间隙是绞合线工作的径向空间。这些线在张力下以同心层缠绕，因此当配对时，它们会向外偏转并压住孔壁的几个单独点，而不是一个。这种弹性偏转将两个标称直径转换为真正的电接头。这也是为什么该接触对的分离力窗口为0.25N至0.8N，接触电阻目标≤10mΩ。这两个数字都描述了这两个维度共同作用的结果，而不仅仅是任何一个维度的属性。对于布局工作，实际结果是孔不仅仅是一个尺寸为0.68mm销钉的孔。销钉的工作包络是由其线在压缩下向外弹多远来定义的，孔必须位于包络内才能产生压力。这就是为什么需要界面行为一致的设计工程师应该将0.68mm和0.92mm视为第一张草图中的单个连接尺寸集，而不是可以独立修改的零件清单上的两个条目。
