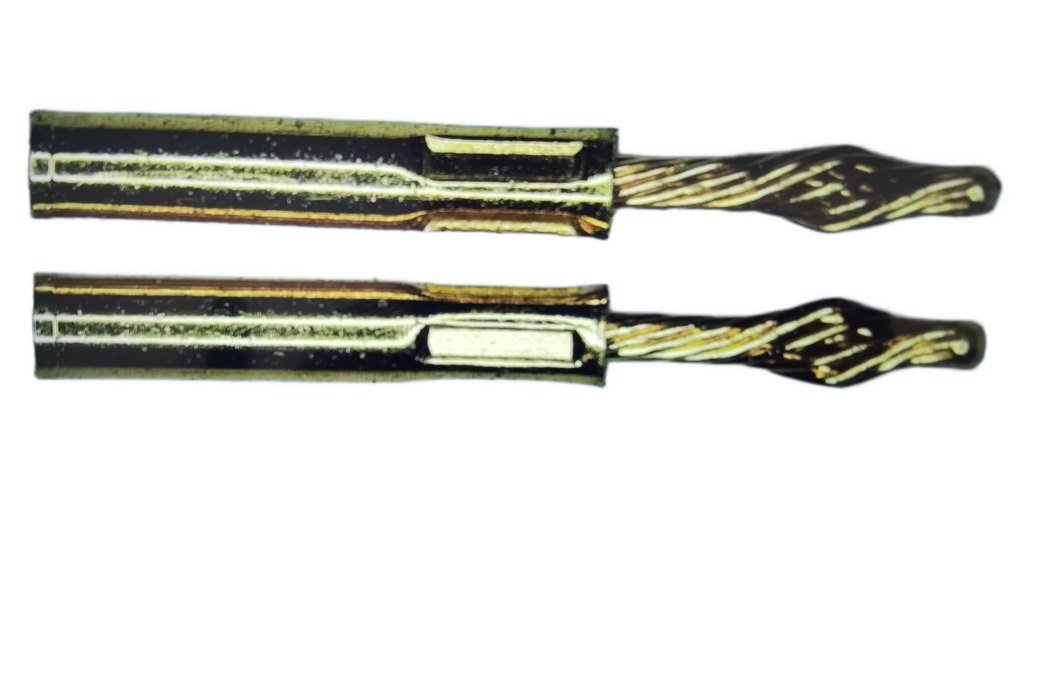

镀金扭针触点适用于医疗成像内部互连，当设计需要在小型、可移动、振动丰富的封装中实现稳定的低电阻时。选择归结为几个相互关联的选择：用于磨损和氧化的金厚度、用于多点接触的C17200弹簧线、用于安全端接的激光焊接以及与机器匹配的温度范围。根据应用程序构建规格清单，然后与供应商就镀层厚度、样品性能和测试文件达成一致。Ximeconn提供0.8μm或1.27μm金选项的医用扭针连接器触点，并支持样品和技术审查讨论。
常见问题解答
Q： 为什么医学成像互连通常需要镀金扭针触点？

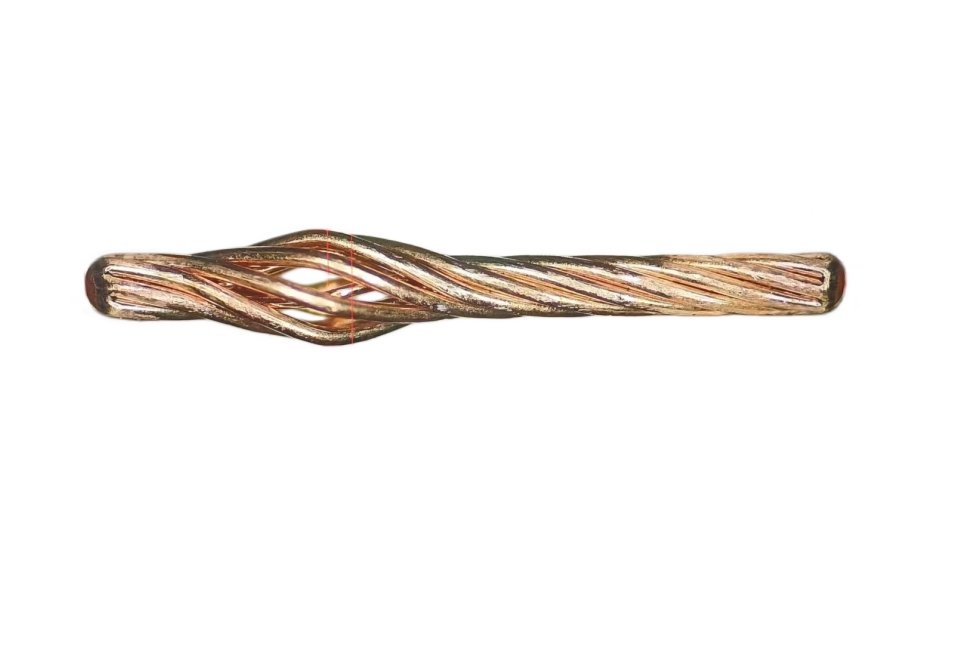

A： 医学成像设备具有运动部件、紧凑的布线和振动。镀金保护接触表面免受氧化，并有助于保持低电阻路径。扭针在插座内增加了多个接触点，因此当组件移动时，连接不太可能打开或电阻跳跃。它们共同支持扫描仪、成像床和探测器组件中的稳定内部信号。
Q： 我应该为医学成像设备触点指定哪种镀金厚度？
A： 从配合周期、振动水平和接触电阻限制开始。0.8μm的金层可以适用于固定或低配合的内部链路。1.27μm的涂层为更频繁配合或看到更多微动的接头提供了更多的磨损材料。定制厚度也是可能的。将最终厚度和验收测试放在技术协议中，以便样品和生产零件以相同的方式进行测量。
Q： 我应该与供应商分享哪些医疗成像扭针连接器的操作条件？
A： 共享运动曲线、配合周期目标、振动频率和水平、冲击事件、环境温度范围、每个触点的电流、信号水平和允许的触点电阻。对于成像设备，还要描述触点在机器内部的位置。这有助于供应商将C17200弹簧线、C2680车身材料、镀金厚度和激光焊接要求与您的内部电路需求相匹配。
