防水连接器安装说明书|光伏板延长电缆头安装|太阳能发电系统安装方法

发布时间:2019-03-01 21:55:55 点击量: 10644

太阳能电池板连接器和电缆


如何使用MC4连接器和MC4延长电缆,防水连接器安装说明书


注:光伏连接器,光伏板接头有多种类型。本文讨论了MC4连接器,但同样的原则也适用于其他防水连接器


如什么是MC4接头(公接头和母接头)和MC4延长电缆(8米、15米、30米、50米、100米)?如果你问这个问题,你可能已经注意到,大多数现代的大功率太阳能电池模块都是用导线制成的,导线的末端有MC4连接器。几年前,太阳能组件的背面有一个接线盒,安装人员需要手动将电线连接到正极和负极接线柱上。这种方法仍然在使用,但它正在慢慢成为过去的事情。现代的太阳能电池组倾向于使用MC4连接器,因为它们使连接太阳能电池组变得更加简单和快速。连接器有公接头和母接头两种类型,它们都是设计用来咬合在一起的。符合国家电气规范要求,通过1500V,1000V UL认证,是电气检测人员首选的连接方式。由于MC4连接器的锁定机制,它们不会拔出插头,非常适合户外环境。接头可以分离,但需要专用的MC4解锁工具。

串联连接配备MC4的模块:

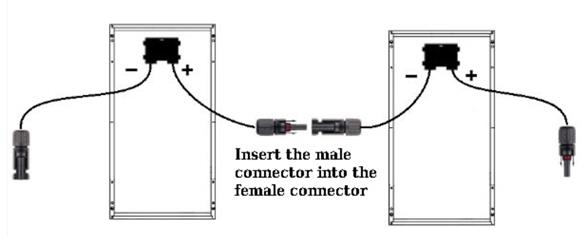

如果您有两个或多个太阳能模块串联,MC4连接器使其非常简单。看看第一个模块,你会发现它有两条电线从接线盒延伸出来。一根导线是直流正极(+),另一根导线是直流负极(-)。通常,母MC4连接器与正极导线相关,而公连接器与负极导线相关。这种情况可能并不总是如此,所以最好查看接线盒上的标记或用数字电压表测试极性。串联是将一个模块上的正极导线连接到另一个模块上的负极导线,从而将模块连接在一起。公接头将直接卡入母接头。这里有一个简单的图表说明这一点。


如您所见,现在两个模块通过两条导线连接在一起。这会增加电路的电压。例如,如果您的模块在最大功率(Vmp)下的额定电压为18伏,那么其中两个串联的模块将测量36 Vmp。如果将三个模块串联,则总电压为54伏。串联电路时,最大功率(IMP)下的电流将保持恒定。

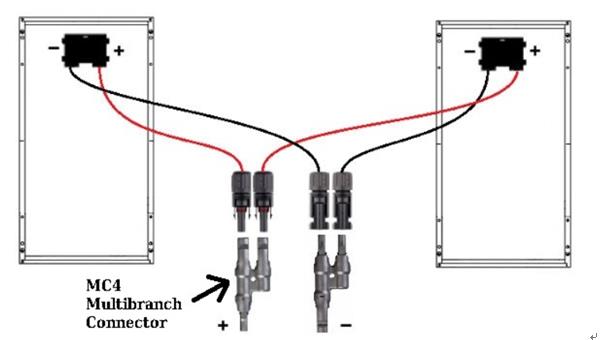

并联连接配有MC4的模块:并联连接要求正极引线连接在一起,负极引线连接在一起。该方法在保持电压恒定的同时,提高了最大功率时的电流。例如,假设您的模块的额定电流为8安培Amp和18伏Volt。如果两个并联,总安培数将为16安培,电压将保持在18伏电压。当两个或多个模块并联时,您将需要一些额外的设备。如果您只使用两个模块,最简单的方法是使用MC4多分支连接器。显然,您不能将两个公连接器或两个母连接器连接在一起,因此我们使用多分支三通连接器来实现这一点。有两个不同的多分支三通连接器。一种类型接受输入侧的两个公接头MC4连接器,并有一个母接头MC4连接器用于其输出。另一种类型接受两个母接头MC4连接器,并有一个公接 头MC4连接器用于其输出。从本质上讲,你已经将电线的数量从两个正极和两个负极降到了一个正极和一个负极。这是一个图表,你可以看到它是怎样实现的。


如果你并联两个以上的模块,或者并联一组模块,那就需要一个叫做光伏汇流箱的装置。您不再需要多分支三通连接器,因为合并器汇流箱将执行相同的功能。多分支三通连接器仅适用于将两个模块并联在一起。如果需要并行连接两个以上的模块或串,则使用汇流箱。可组合的模块总数将取决于汇流箱的电气额定值和物理尺寸。无论您是将模块与多分支三通连接器还是与汇流箱组合,连接器安装方法,都需要了解如何选择和使用MC4扩展电缆。

什么是MC4延长线,如何使用它们?



如果你被MC4延长线弄糊涂了,别着急。如果你以前从未使用过太阳能电池板,它们可能有点吓人。首先,它们很贵。没人想买一条昂贵的电缆,后来发现剪断后长度太短。切断的电缆无法返回,因此我们希望确保您完全了解如何选择合适的长度以及如何使用它们将面板连接在一起。

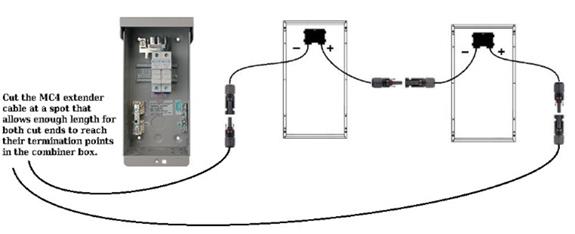

MC4延长电缆的概念与电气延长线非常相似。光伏电缆接头,就像延长线一端有插头,另一端有插孔一样,MC4延长线一端有插头,另一端有插孔。它们有许多不同的长度,从8米到100米长。让我们回到第一个串联两个模块的例子。一旦你将两个模块串联起来,你就需要使用MC4电缆把电力输送到你的电气设备所在的任何地方(通常是断路器和太阳能充电控制器),因此您通常可以沿整个距离使用延长电缆。当你在房子或小屋上使用太阳能电池板时,电线必须走的距离通常很长,使用延长电缆已经不再实用。在这种情况下,延长电缆用于将面板连接到汇流箱。这样,您就可以在电线管内使用成本更低的电线(如THHN额定绝缘),以比MC4电缆成本更低的方式覆盖更大的距离。假设从两个模块到您的电气设备所需的电线总长度为20米。注意:这是大多数人开始困惑的地方。您只需要一根延长线。我们提供50米长的延长电缆,最适合这种情况。请记住,您已经连接在一起的两个太阳能模块有一个正极导线和一个外接MC4防水连接器,一个内接MC4防水连接器。要将20米的距离移动到您的设备,您需要一根20米长的导线(带插头)和一根20米长的导线(带插孔)。这是通过将50米长的延长电缆切成两半来实现的。这将为您提供一根25米长的导线(带插头)和一根25米长的导线(带插孔)。这样你就可以把太阳能电池板的两根引线都插上,这样你就有足够的电线到达目的地。有时把电缆切成两半并不总是最好的解决办法。根据汇流箱的位置,从面板串的一侧到汇流箱的距离可能大于面板串的另一侧。在这种情况下,您将希望在允许两个切割端到达汇流箱的地方切断延长电缆,并稍微松弛一点。此图显示了这种情况下的一个示例:




对于使用汇流箱的系统,您只需选择一个长度,当切割时,连接器延长线长度足以终止到汇流箱中。然后,您可以从切割端剥离绝缘层,并将其导线接至母线或断路器。

断开MC4接头,MC4防水连接线

这是一个MC4断开工具。如果出于某种原因需要断开MC4电缆,则需要其中一条。必须将工具末端的两个延长接线柱插入公接头MC4接头的侧面。这将分离公接头上的锁止机构,并允许两个接头分离。断开工具作为一套2件出售。如果需要拆卸接头,需要两个工具,这几乎是不必要的。一般来说,您只需要一个工具。

如果您对MC4连接器、多分支三通连接器、延长电缆或汇流箱有任何疑问,请致电或发电子邮件给我们,我们的一位设计专家将很乐意帮助您。
